मलिक असगर हाशमी/नई दिल्ली

एएसआई द्वारा वाराणसी की ज्ञानवापी मस्जिद के सर्वे का काम शुरू हुए आज लगभग एक सप्ताह हो गया. अब इसके ‘ग्राउंड पेनेट्रेटिंग रडार सर्वे’ की तैयारी है.एएसआई अधिकारियों के अनुसार, तहखाना में मिली कलाकृतियों, गुंबदों की सीढ़ियों के पास बने कलशनुमा कलाकृति की स्कैनिंग के बाद टीम ने संरचना, वास्तु शैली को परखने के साथ इसका माप लिया है.

साथ ही निर्माण में इस्तेमाल सामग्री की भी छानबीन की गई ताकि यह जानकारी जुटाई जा सके कि मस्जिद के किस हिस्से का निर्माण किस सामग्री से की गई है.प्रशासनिक अधिकारियों के अनुसार, मंगलवार की शाम पांच बजे सर्वे पूरा होने के बाद एएसआई के अधिकारियों ने अपनी टीम को बुधवार के लिए विशेष तौर से अलर्ट रहने को कहा है.

ज्ञानवापी में होगा ग्राउंड पेनेट्रेटिंग रडार सर्वे

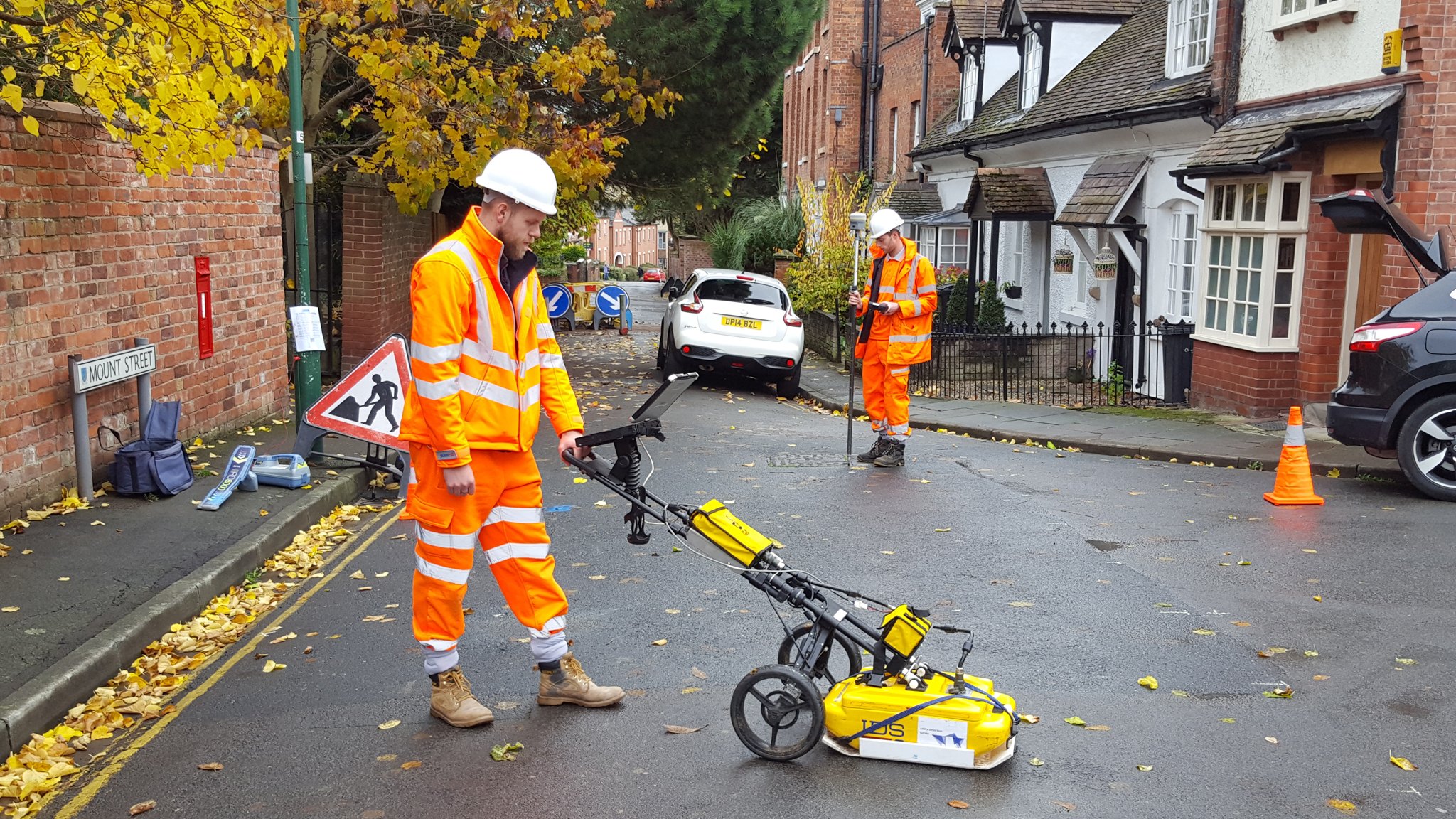

एएसआई की लगभग 30सदस्यीय टीम अब आधुनिक उपकरणों से ज्ञानवापी परिसर की बारीकी से जांच करेगी. इस दौरान वीडियोग्राफी, मैपिंग व स्कैनिंग का काम चलेगा और यह सब कुछ जीपीआर मशीन से किया जाएगा.ग्राउंड पेनेट्रेटिंग रडार (जीपीआर) के लिए आए एक्सपर्ट मशीन लगाने की जगहों को चिन्हित करेंगे.

टीम 8 से 10 जगहों पर निशानदेही करेगी. जिन स्थानों पर जीपीआर मशीन लगाई जाएगी, इसमें चार स्थान सेंट्रल डोम यानि मुख्य तहखाने में तय किए जाएंगे.0बता दें कि ग्राउंड पेनेट्रेटिंग रडार उप-सतह की जांच करने के लिए एक क्रांतिकारी एनडीटी सर्वेक्षण तकनीक है.इस लेख में, हम देखेंगे कि जीपीआर कैसे काम करता है. यह क्या पता लगा सकता है और कितनी गहराई तक प्रवेश कर सकता है.

कैसे काम करती है जीआरपी मशीन ?

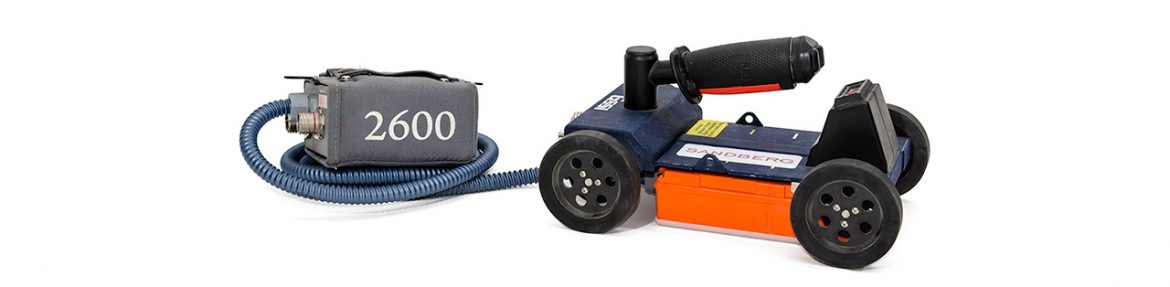

जीपीआर नियंत्रण और एंटीना नियंत्रण इकाई में इलेक्ट्रॉनिक्स होते हैं जो रडार ऊर्जा की पल्स को ट्रिगर करते हैं. इससे एंटीना जमीन में भेजा जाता है. इसमें फील्ड वर्क के दौरान डेटा संग्रहीत करने के लिए एक अंतर्निहित कंप्यूटर और हार्ड डिस्क,सॉलिड स्टेट मेमोरी भी होता है.

यह कुछ सिस्टम, जैसे जीएसएसआई एसआईआर 30, प्री-लोडेड कंट्रोल सॉफ्टवेयर के साथ संलग्न विंडोज लैपटॉप कंप्यूटर द्वारा नियंत्रित होते हैं. यह प्रणाली रडार फाइलों को किसी अन्य कंप्यूटर में डाउनलोड किए बिना डेटा प्रोसेसिंग और व्याख्या की अनुमति देती है.

ऐंटेना, नियंत्रण इकाई द्वारा उत्पादित विद्युत पल्स प्राप्त करता है, इसे बढ़ाता है और इसे एक विशेष आवृत्ति पर जमीन या अन्य माध्यम में प्रसारित करता है. गहराई में प्रवेश एंटीना आवृत्ति एक प्रमुख कारक है. एंटीना की आवृत्ति जितनी अधिक होगी, जमीन में उतनी ही गहराई तक प्रवेश करेगा. एक उच्च आवृत्ति वाला एंटीना छोटे लक्ष्यों को भी देख सकता है . सर्वेक्षण डिजाइन में एंटीना का चयन सबसे महत्वपूर्ण कारकों में से एक है.

क्या है ग्राउंड पेनेट्रेटिंग रडार ?

ग्राउंड पेनेट्रेटिंग रडार (जीपीआर) एक भूभौतिकीय सर्वेक्षण विधि है, जो उप-सतह यानी जमीन के भीतर की छवि के लिए विद्युत चुम्बकीय तरंगों के स्पंदों का उपयोग करती है. यह उप-सतह का सर्वेक्षण करने का एक गैर-विनाशकारी तरीका है. यानी बिना तोड़-फोड़ किए इसके माध्यम से जमीन के भीतर की संरचना का सर्वे किया जा सकता है.

इस वजह से इसे कई सामग्रियों की जांच में एक मूल्यवान सर्वेक्षण तकनीक माना जाता है. मनीष के माध्यम से सर्वे के दौरान जमीन, कंक्रीट, चिनाई और डामर की सच्चाई की हासिल की जाती है.

जीपीआर कैसे काम करता है ?

एक जीपीआर ट्रांसमीटर उपसतह में विद्युत चुम्बकीय ऊर्जा के स्पंदों का उत्सर्जन करता है. इस दौरान पारगम्यता में अंतर के आधार पर उप-सतह में परिवर्तन का पता लगाया जाता है. जब उप-सतह में कोई परिवर्तन होता है, तो कुछ विद्युत चुम्बकीय ऊर्जा वापस सतह पर परावर्तित होती है. मशीन में लगा एंटीना इसका पता लगाता है और रिटर्न सिग्नल में भिन्नताएं रिकॉर्ड की जाती हैं. इससे हासिल होने वाली जानकारियां रडार ग्राम पर दर्ज की जाएती हैं.

हालांकि, ग्राउंड पेनेट्रेटिंग रडार उप-सतह में परिवर्तन का पता लगा सकता है, लेकिन यह उनकी सटीक प्रकृति निर्धारित नहीं कर सकता. उदाहरण के लिए, धात्विक सतहों से परावर्तन में उच्च आयाम और विपरीत ध्रुवता होती है, जबकि शून्य से परावर्तन में उच्च आयाम होता है और ध्रुवता में कोई परिवर्तन नहीं होता. कुछ मामलों में, बोरहोल्स, सैंपल कोर, ट्रायल पिट्स आदि से पूर्ण डेटा के साथ ग्राउंड पेनेट्रेटिंग रडार सर्वेक्षण को पूरक बनाने की आवश्यक होती है.

जीपीआर क्या पता लगा सकता है ?

ग्राउंड पेनेट्रेटिंग रडार (जीपीआर) विभिन्न प्रकार की धात्विक और गैर-धातु सामग्रियों का प्रभावी ढंग से पता लगाता है और उनमें अंतर कर सकता है.जीपीआर तब सबसे अच्छा काम करता है जब सर्वेक्षण की जा रही सामग्रियों के विद्युत चुम्बकीय गुणों में बड़ा अंतर हो. इस कारण से, धातु की वस्तुएं आदर्श लक्ष्य बनाती हैं (जैसे कंक्रीट में सुदृढीकरण). ग्राउंड पेनेट्रेटिंग रडार अधिकांश सामग्रियों का पता लगाएगा, बशर्ते लक्ष्य और आसपास की सामग्री के बीच विद्युत चुम्बकीय गुण में पर्याप्त अंतर हो.

यहां काम नहीं करता है रडार ?

ग्राउंड पेनेट्रेटिंग रडार कुछ जमीनी स्थितियों में काम नहीं करता. जैसे भारी मिट्टी वाली जमीन, खासकर अगर उनमें पानी भरा हो. डी-आयनीकृत पानी जीपीआर के लिए कोई समस्या पैदा नहीं करता है. हालांकि, उच्च खनिज सामग्री वाला पानी (जैसे समुद्री जल) सिग्नल को कमजोर कर देता है जिससे यह एक अनुपयुक्त माध्यम बन जाता है.

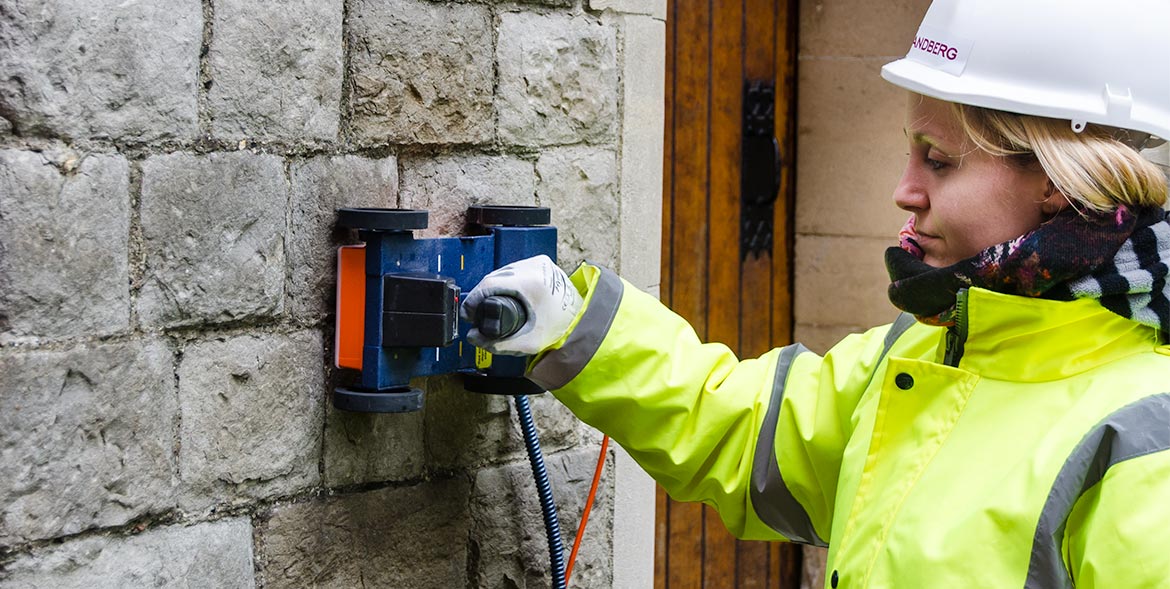

ग्राउंड पेनेट्रेटिंग रडार बहुत सघन सुदृढीकरण सहित धातु की वस्तुओं में भी प्रवेश नहीं करता.चिनाई वाली दीवार को स्कैन करने के लिए सर्वेक्षक जीपीआर का उपयोग कर सकते हैं. बताया गया कि विद्युत चालकता में वृद्धि जीपीआर विद्युत चुम्बकीय तरंग को क्षीण कर देती है. इसके परिणामस्वरूप प्रवेश की गहराई कम हो जाती है और सर्वे में दिक्कत आती है.
